離心泵：給水泵的氣蝕與工作原理介紹

作者：wjbf 來源：wj 發布時間：2019-03-01

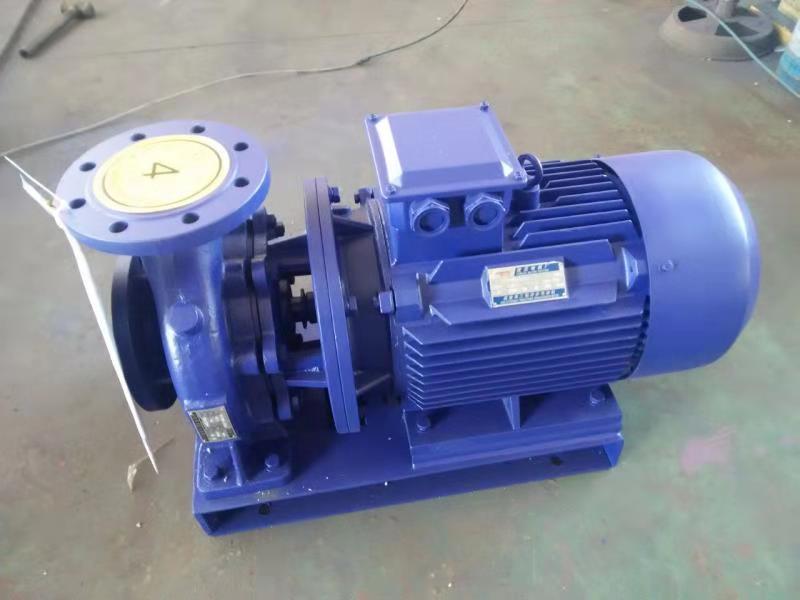

給水泵顧名思義就是給設備用水而上水的泵，給水泵主要有電動給水泵和汽動給水泵。電動給水泵是通過電機帶動給水泵轉動將給水送到設備里。汽動給水泵是由汽輪機抽汽驅動小汽輪機從而驅動給水泵。

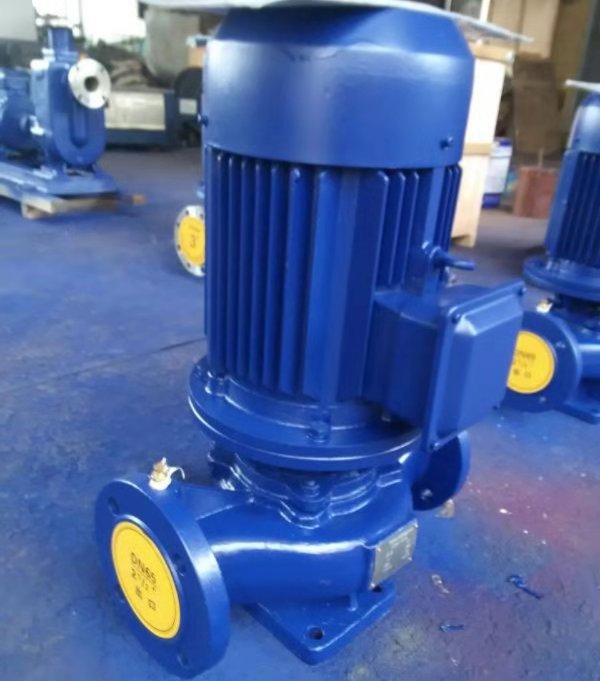

給水泵按照泵的工作原理屬于離心泵，離心泵主要通過水泵葉輪中的葉片轉動，對其中的流體做功使其在慣性離心力的作用下，從中心流向邊緣，產生很高的流速和壓力流出葉輪進入泵殼從而進行給水。

一、給水泵汽蝕
給水泵運行時，當入口壓力低于或等于當前溫度下的汽化壓力時，液體便會發生汽化，導致水中含有氣泡，水泵不斷增壓過程中，氣泡會因?yàn)槟Y(jié)而破裂，氣泡內的活潑氣體會對葉輪葉片造成沖擊，并對金屬產生化學腐蝕。而周圍的水在很高的速度下沖向原來氣泡的空間，形成高頻的局部水擊。這種水擊會對泵的金屬表面造成反復的沖擊，會造成金屬的疲勞從而形成金屬剝蝕。
汽蝕除了對金屬設備（葉輪等）造成損壞外，還將降低泵的揚程和效率，還將產生振動和噪聲甚至共振。因此需在運行中避免汽蝕的發生。所以在電廠中為了防止汽蝕的發生，一般都裝有前置泵（提高壓力）、給水流量在循環（防止負荷低時出現水溫升高而汽化）。
二、液力耦合器及調節原理
液力耦合器主要由泵輪、渦輪、旋轉內套、勺管等部件組成。泵輪與渦輪具有相同的形狀、相同的有效直徑，為了避免共振，葉片數不同，一般相差1~4片。液力耦合器的傳動主要通過泵輪和渦輪的相互作用來進行。泵輪安裝在輸入軸上，渦輪裝在輸出軸上。

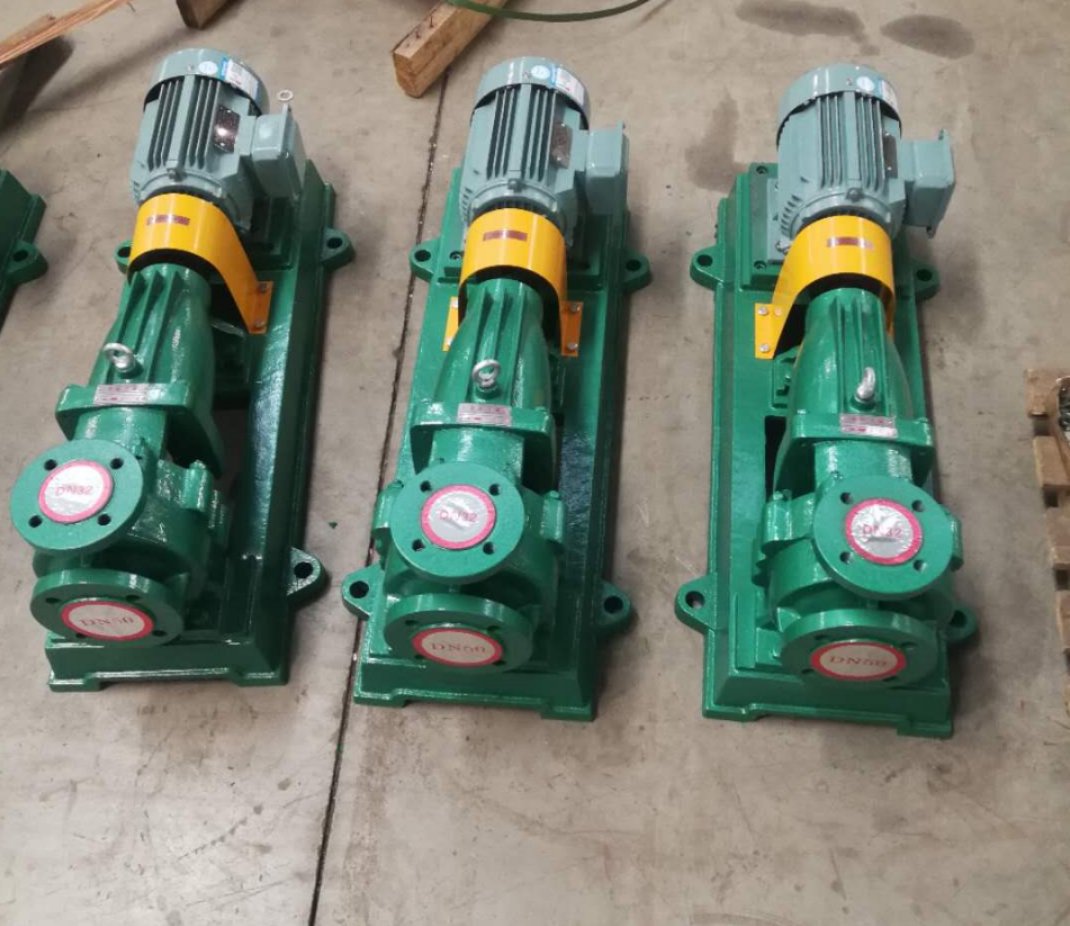

離心泵

電動給水泵除了泵體和電機，另一個比較重要的裝置就是液力耦合器，也就是聯軸器，用來連接電機與給水泵傳遞能量，只不過通過液體（潤滑油）作為傳動介質，可以進行無級變速。
液力耦合器工作時，泵輪與渦輪形成的循環圓內大部分是工作油（還有一點空氣）。由于能量傳遞過程中滑差的存在，所以工作油會有溫度的上升（所以需要冷油器的存在）。在速比i=0.666（輸出端與輸入端的轉速比）時，液力耦合器的功率損失很大，油溫最高。而由于油溫的升高，空氣受熱膨脹，有可能使泵輪和渦輪爆炸損壞。為此，在旋轉內套上裝有易熔塞，當玄幻圓內油溫升高至160℃時，易熔塞熔化，循環圓內的工作油連同空氣一起從熔塞孔排出，渦輪停止轉動。在正常工作時，油泵供油給液力耦合器，勺管不斷排油至冷油器，so~不出意外的情況下是不會讓你看到易熔塞熔化的現象的。

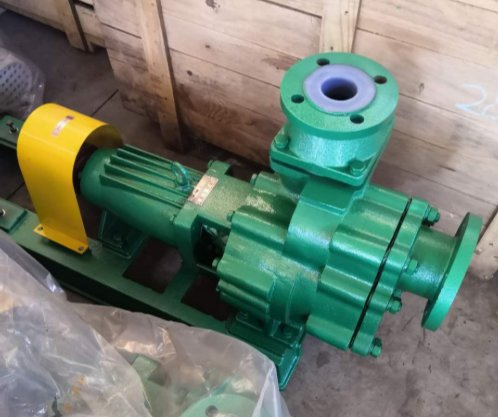

離心泵

原動機（電機）以一定的速度帶動泵輪旋轉，泵輪內的工作油在葉片的驅動下，從靠近軸心處流向泵輪的外周處，在流動的過程中，工作油從泵輪處獲得能量，工作油在泵輪的出口處沿著絕對速度的方向沖入渦輪。沖入渦輪的工作油，首先作用在外周的葉片，帶動渦輪的旋轉，而后慢慢從渦輪出口處流出，又重新進入泵輪，由此不斷循環。
