如何用萬用表查短路、斷路、漏電？
作者：泵閥 來源：電機 發布時間：2026-01-22
“電工在日常工作會遇這樣或那樣的故障，這個時候就需要判斷故障點在哪里。能夠快速有效的判斷故障點在哪里，是一個電工技能的體現，也是一個電工基本技術要求。而快速判斷故障點，就需要采用不同的判斷方法。電工常用的判斷方式有很多種，常用的有短路法、斷路法、電壓法、電流法、電阻法等。”

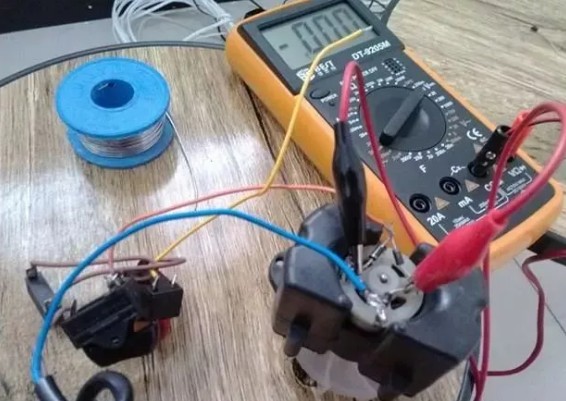

萬用表是電工常用的工具。
什么是萬用表
萬用表并不是萬能的，雖然叫做萬用表，但它也只是有限的功能，早期的萬用表可以測量電壓、電流、電阻，也叫做三用表。后期電子技術的發展萬用表能夠測量的量越來越多，比如電容、電感、頻率、占空比等。先進一點的還可以當做示波器使用。這里對萬用表做了一個簡單介紹。
1.如何用萬用表查短路
短路，故名思義就是是指電路或電路中的一部分被短接了。短路對電路危害是非常大的，短路后電路中的電流會急劇的升高，如果開關未及時跳閘，短路長時間存在，線路就會發熱，輕則冒煙燒壞設備元件，重則著火引起火災（有很大一部分的火災是電線短路引起的）。
判斷方法：
如果手里有一臺數字式萬用表，那么可以使用數字式萬用的通斷檔，測量需要判斷是否短路的兩個測量點，如果萬用表蜂鳴發聲并且電阻接近為零，那么可以基本判斷為短路。如果是機械式萬用表，可以把表的檔位撥至電阻檔的X1檔位上，先把兩個表筆短接并調零，如果測量的阻值也是接近于零，那么也可以基本判斷為短路了。
為什么沒有說肯定是短路呢？
因?yàn)橛幸恍┰O(shè)備的內阻很小，用上述方法不能夠決斷出是否短路，如交直流電機，電感線圈等，很難用這個方法判斷是否短路。所以這個方法需要根據測量的是什么，來做一個初期預判。如何使用萬用表查找短路？短路測量在電器維修、元器件故障定位當中很常用，測量短路故障時，一定要確保斷開電源，切記不要帶電操作。短路測量使用萬用表的蜂鳴檔或歐姆檔進行測量，使用蜂鳴當測量比較直觀，當線路短路時萬用表會直接“蜂鳴”，蜂鳴檔的原理時當測量阻值小于約75Ω時，萬用表發生蜂鳴，若想更準確地知道兩個線路之間的阻值時，可使用200Ω檔測量。使用蜂鳴檔測量，有時候兩個信號之間的實際內阻較小，就很容易誤判，比如繼電器/接觸器線圈，很多繼電器/接觸器線圈阻抗小于75Ω，使用蜂鳴檔測量就會蜂鳴以為短路，其實并沒有。工程師經常使用萬用表蜂鳴檔快速查找線路或元器件短路故障點，比如測量電阻、電容是否短路，二極管是否反向擊穿，三極管是否擊穿（三極管擊穿時一般基極和發射極短路），集成電路芯片電源與地之間是否短路，某兩個引腳之間知否短路等。
2.如何用萬用表查斷路斷路，這個和短路正好是相反，是回路不通了，斷開了。斷路也可以用萬用表的電阻檔來判斷。判斷方法：測量需要判斷是否斷路的兩個測量點，用萬用表的電阻檔，從低檔開始測量，如果萬用表顯示值始終為無窮大或阻值非常大，可以初步判斷為斷路了，這個也行短路測量時一樣，不能夠立即確定為斷路。因?yàn)橐彩切枰鶕?jù)所測量物的特性所決定的。3.如何用萬用表查漏電可以萬用表測量值，做為判斷的一個依據。如果懷疑一個設備漏電了，可以用萬用表的高阻檔來測量，需要判斷位置對地或?qū)ν鈿さ淖柚?。一般情況下，阻值都是無窮大或非常大的阻值，如果電阻值很小了，那么基本肯定為漏電了。
